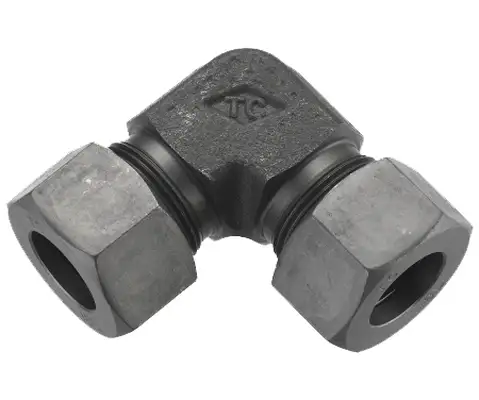

L型 O.D. x O.D. 鋼管接頭(日規)

L型 O.D. x O.D. 鋼管接頭(日規)



  編號 規格 T L t H H1
O.D. (thread)
TDD-04-L 4 M8-1.0 15 4 11 12
TDD-06-L 6 M12-1.5 22 7 14 14
TDD-08-L 8 M14-1.5 22 7 14 17
TDD-10-L 10 M16-1.5 24 7 17 19
TDD-12-L 12 M18-1.5 27 7 19 22
TDD-15-L 15 M22-1.5 29 7.5 23 27
TDD-18-L 18 M26-1.5 32 8 24 32
TDD-20-L 20 M30-1.5 34 8 27 36
TDD-22-L 22 M30-1.5 34 9 27 36
TDD-25-L 25 M34-1.5 41 10 34 41
TDD-28-L 28 M38-1.5 46 10 41 46
TDD-34-L 34 M45-2.0 52 11 50 55
