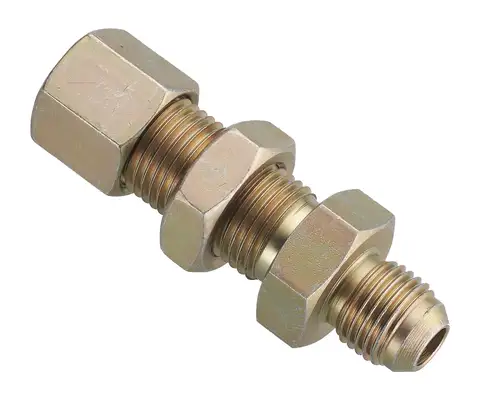

直型 TH x O.D. 隔間鋼管接頭(日規)

直型 TH x O.D. 隔間鋼管接頭(日規)



標『 ★ 』為訂製品

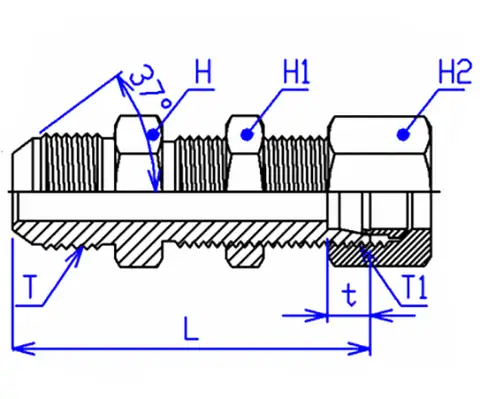

  編號 規格 T T1 L t H H1 H2
TH x O.D. UNF/UN (thread)
⭑ THDL-0408-S 1/4 x 8 7/16-20 M14-1.5 53.5 7 19 19 17
THDL-0410-S 1/4 x 10 7/16-20 M16-1.5 54 7 21 22 19
⭑ THDL-0412-S 1/4 x 12 7/16-20 M18-1.5 54 7 23 24 22
⭑ THDL-0608-S 3/8 x 8 9/16-18 M14-1.5 54.5 7 19 19 17
THDL-0610-S 3/8 x 10 9/16-18 M16-1.5 55 7 21 22 19
THDL-0612-S 3/8 x 12 9/16-18 M18-1.5 55 7 23 24 22
THDL-0615-S 3/8 x 15 9/16-18 M22-1.5 61 7.5 27 27 27
⭑ THDL-0810-S 1/2 x 10 3/4-16 M16-1.5 57 7 21 22 19
THDL-0812-S 1/2 x 12 3/4-16 M18-1.5 57 7 23 24 22
THDL-0815-S 1/2 x 15 3/4-16 M22-1.5 63 7.5 27 27 27
⭑ THDL-0818-S 1/2 x 18 3/4-16 M26-1.5 66 8 32 32 32
⭑ THDL-1015-S 5/8 x 15 7/8-14 M22-1.5 65 7.5 27 27 27
⭑ THDL-1220-S 3/4 x 20 1 1/16-12 M30-1.5 72 8 35 36 36
⭑ THDL-1222-S 3/4 x 22 1 1/16-12 M30-1.5 72 9 35 36 36
⭑ THDL-1225-S 3/4 x 25 1 1/16-12 M34-1.5 73 10 41 41 41
⭑ THDL-1228-S 3/4 x 28 1 1/16-12 M38-1.5 76 10 46 46 46
⭑ THDL-1625-S 1" x 25 1 5/16-12 M34-1.5 74 10 41 41 41
⭑ THDL-1628-S 1" x 28 1 5/16-12 M38-1.5 77 10 46 46 46
