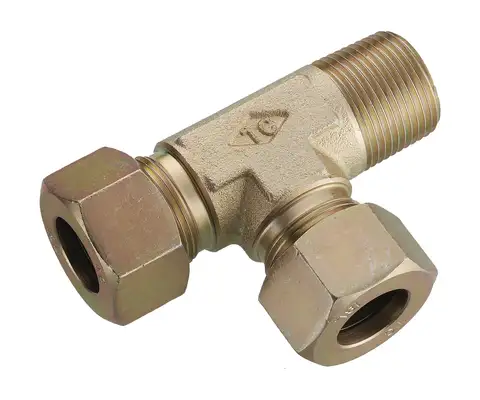

T型 PT x O.D. x O.D. 鋼管接頭 (歐規)

T型 PT x O.D. x O.D. 鋼管接頭 (歐規)



標『 ★ 』為訂製品

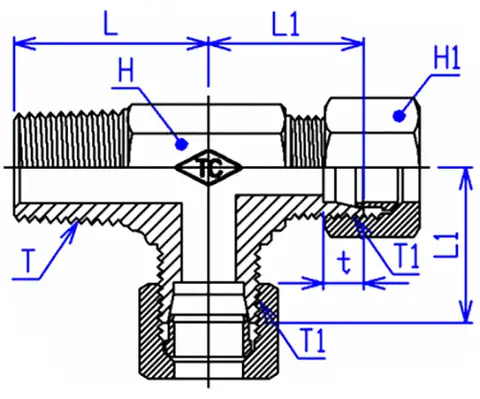

  編號 規格 T T1 L L1 t H H1
PT X O.D. X O.D. PT(thread) (thread)
TPDD-0206L-T 1/8 x 6L x 6L 1/8-28 M12-1.5 22 22 7 14 14
TPDD-0408L-T 1/4 x 8L x 8L 1/4-19 M14-1.5 26 22 7 14 17
TPDD-0410L-T 1/4 x 10L x 10L 1/4-19 M16-1.5 30 25 7 19 19
TPDD-0612L-T 3/8 x 12L x 12L 3/8-19 M18-1.5 30 25 7 19 22
TPDD-0815L-T 1/2 x 15L x 15L 1/2-14 M22-1.5 33 29 7.5 23 27
TPDD-0818L-T 1/2 x 18L x 18L 1/2-14 M26-1.5 42.5 32 8 27 32
⭑ TPDD-1222L-T 3/4 x 22L x 22L 3/4-14 M30-2.0 42 35 7.5 27 36
⭑ TPDD-1628L-T 1" x 28L x 28L 1"-11 M36-2.0 50 38 7.5 36 41
⭑ TPDD-2035L-T 1 1/4 x 35L x 35L 1 1/4-11 M45-2.0 56 45 10.5 41 50
⭑ TPDD-2442L-T 1 1/2 x 42L x 42L 1 1/2-11 M52-2.0 66.5 55 11 50 60
⭑ TPDD-0406S-T 1/4 x 6S x 6S 1/4-19 M14-1.5 26 22 7 14 17
⭑ TPDD-0408S-T 1/4 x 8S x 8S 1/4-19 M16-1.5 30 24 7 19 19
⭑ TPDD-0610S-T 3/8 x 10S x 10S 3/8-19 M18-1.5 30 25 7.5 19 22
⭑ TPDD-0612S-T 3/8 x 12S x 12S 3/8-19 M20-1.5 33 27.5 7.5 23 24
⭑ TPDD-0814S-T 1/2 x 14S x 14S 1/2-14 M22-1.5 33 29 8 23 27
⭑ TPDD-0816S-T 1/2 x 16S x 16S 1/2-14 M24-1.5 42 33 8.5 27 30
⭑ TPDD-1220S-T 3/4 x 20S x 20S 3/4-14 M30-2.0 42 37 10.5 27 36
⭑ TPDD-1625S-T 1" x 25S x25S 1"-11 M36-2.0 50 42 12 36 46
⭑ TPDD-2030S-T 1 1/4 x 30S x 30S 1 1/4-11 M42-2.0 56 49 13.5 41 50
⭑ TPDD-2438S-T 1 1/2 x 38S x 38S 1 1/2-11 M52-2.0 66.5 57 16 50 60
