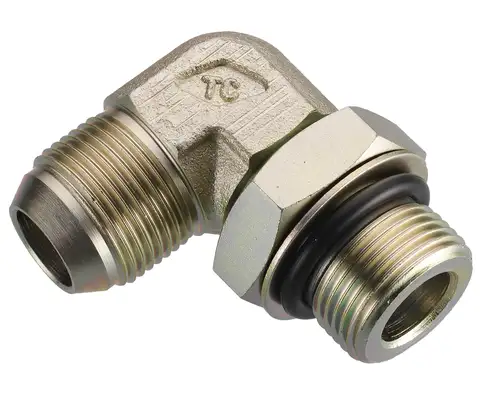

L型 PF 可調式 x TH 接頭

L型 PF 可調式 x TH 接頭

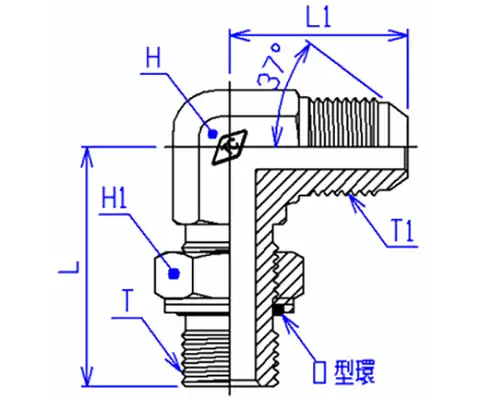

  編號 規格 T T1 L L1 H H1 O型環
PF可調 X TH PF(thread) UNF/UN(thread)
TFOH-0204-L 1/8 x 1/4 1/8-28 7/16-20 26.5 26.5 14 14 P8
TFOH-0404-L 1/4 x 1/4 1/4-19 7/16-20 32 26.5 14 19 P11
TFOH-0406-L 1/4 x 3/8 1/4-19 9/16-18 32 26.5 14 19 P11
TFOH-0408-L 1/4 x 1/2 1/4-19 3/4-16 35 30 19 19 P11
TFOH-0604-L 3/8 x 1/4 3/8-19 7/16-20 37 30 17 21 P14
TFOH-0606-L 3/8 x 3/8 3/8-19 9/16-18 37 30 17 21 P14
TFOH-0608-L 3/8 x 1/2 3/8-19 3/4-16 37 30 19 21 P14
TFOH-0806-L 1/2 x 3/8 1/2-14 9/16-18 40 34.5 21 26 P18
TFOH-0808-L 1/2 x 1/2 1/2-14 3/4-16 40 34.5 21 26 P18
TFOH-0810-L 1/2 x 5/8 1/2-14 7/8-14 41 34.5 23 26 P18
TFOH-0812-L 1/2 x 3/4 1/2-14 1 1/16-12 44 40 28 26 P18
TFOH-1208-L 3/4 x 1/2 3/4-14 3/4-14 49 40 28 35 P24
TFOH-1210-L 3/4 x 5/8 3/4-14 7/8-14 49 40 28 35 P24
TFOH-1212-L 3/4 x 3/4 3/4-14 1 1/16-12 49 40 28 35 P24
TFOH-1216-L 3/4 x 1" 3/4-14 1 5/16-12 53 50 34 35 P24
TFOH-1616-L 1" x 1" 1-11 1 5/6-12 56 50 34 41 P30
TFOH-2020-L 1 1/4 x 1 1/4 1 1/4-11 1 5/8-12 61 61 41 50 P38
TFOH-2424-L 1 1/2 x 1 1/2 1 1/2-11 1 7/8-12 66 66 50 55 P44
