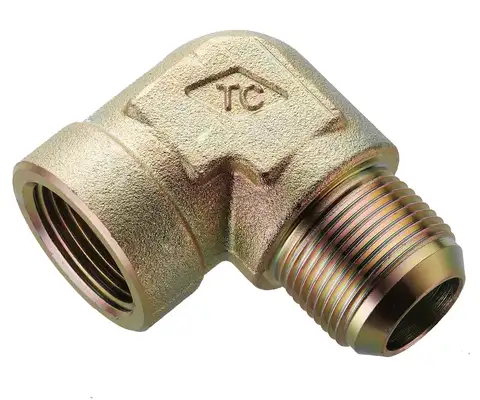

L型 TH x PT 內外牙接頭

L型 TH x PT內外牙接頭

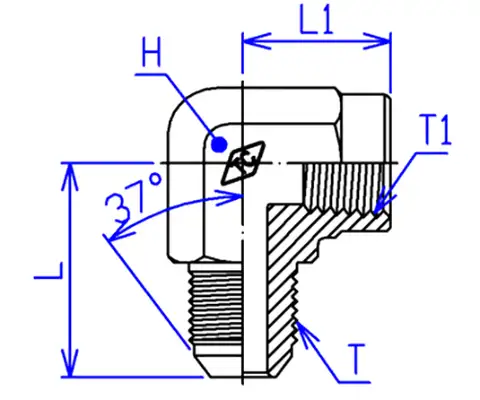

  編號 規格 T T1 L L1 H
TH x PT內牙 UNF/UN(thread) PT (thread)
THPE-0404-L 1/4 x 1/4 7/16-20 1/4-19 29.5 27 19
THPE-0406-L 1/4 x 3/8 7/16-20 3/8-19 32 27.5 21
THPE-0604-L 3/8 x 1/4 9/16-18 1/4-19 29.5 27 19
THPE-0606-L 3/8 x 3/8 9/16-18 3/8-19 32 27.5 21
THPE-0808-L 1/2 x 1/2 3/4-16 1/2-14 41 32.5 27
THPE-0812-L 1/2 x 3/4 3/4-16 3/4-14 46 31.5 33
THPE-1208-L 3/4 x 1/2 1 1/16-12 1/2-14 41 32.5 27
THPE-1212-L 3/4 x 3/4 1 1/16-12 3/4-14 46 31.5 33
THPE-1616-L 1" x 1" 1 5/16-12 1-11 61 42 41
THPE-2020-L 1 1/4 X 1 1/4 1 5/8-12 1 1/4-11 66 52.5 50
THPE-2424-L 1 1/2 x 1 1/2 1 7/8-12 1 1/2-11 76 61 63
