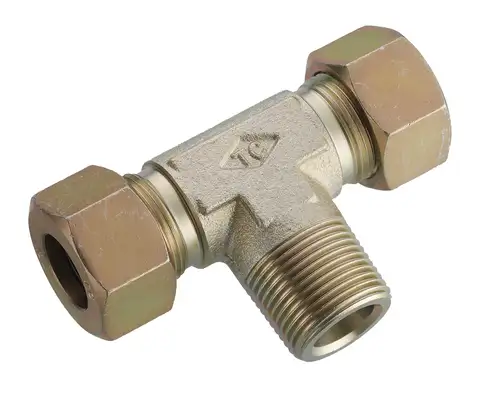

T型 O.D. x PT x O.D.鋼管接頭(歐規)

T型 O.D. x PT x O.D.鋼管接頭(歐規)



標『 ★ 』為訂製品

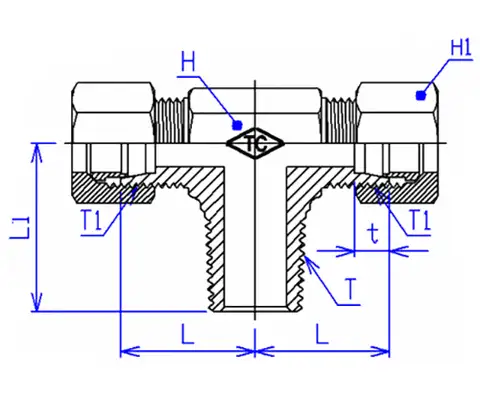

  編號 規格 T T1 L L1 t H H1
O.D. x PT x O.D. PT(thread) (thread)
TDPD-0206L-T 6L x 1/8 x 6L 1/8-28 M12-1.5 22 22 7 14 14
TDPD-0408L-T 8L x 1/4 x 8L 1/4-19 M14-1.5 22 26 7 14 17
TDPD-0410L-T 10L x 1/4 x 10L 1/4-19 M16-1.5 25 30 7 19 19
TDPD-0612L-T 12L x 3/8 x 12L 3/8-19 M18-1.5 25 30 7 19 22
TDPD-0815L-T 15L x 1/2 x 15L 1/2-14 M22-1.5 29 33 7.5 23 27
TDPD-0818L-T 18L x 1/2 x 18L 1/2-14 M26-1.5 32 42.5 8 27 32
⭑ TDPD-1222L-T 22L x 3/4 x 22L 3/4-14 M30-2.0 35 42 7.5 27 36
⭑ TDPD-1628L-T 28L x 1" x 28L 1"-11 M36-2.0 38 50 7.5 36 41
⭑ TDPD-2035L-T 35L x 1 1/4 x 35L 1 1/4-11 M45-2.0 45 56 10.5 41 50
⭑ TDPD-2442L-T 42L x 1 1/2 x 42L 1 1/2-11 M52-2.0 55 66.5 11 50 60
⭑TDPD-0406S-T 6S x 1/4 x 6S 1/4-19 M14-1.5 22 26 7 14 17
⭑ TDPD-0408S-T 8S x 1/4 x 8S 1/4-19 M16-1.5 24 30 7 19 19
⭑ TDPD-0610S-T 10S x 3/8 x 10S 3/8-19 M18-1.5 25 30 7.5 19 22
⭑ TDPD-0612S-T 12Sx 3/8 x 12S 3/8-19 M20-1.5 27.5 33 7.5 23 24
⭑ TDPD-0814S-T 14S x 1/2 x 14S 1/2-14 M22-1.5 29 33 8 23 27
⭑ TDPD-0816S-T 16S x 1/2 x 16S 1/2-14 M24-1.5 33 42 8.5 27 30
⭑ TDPD-1220S-T 20S x 3/4 x 20S 3/4-14 M30-2.0 37 42 10.5 27 36
⭑ TDPD-1625S-T 25S x 1" x 25S 1"-11 M36-2.0 42 50 12 36 46
⭑ TDPD-2030S-T 30S x 1 1/4 x 30S 1 1/4-11 M42-2.0 49 56 13.5 41 50
⭑ TDPD-2038S-T 38S x 1 1/2 x 38S 1 1/2-11 M52-2.0 57 66.5 16 50 60
