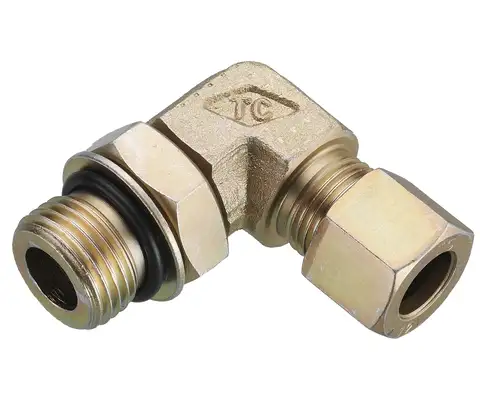

L型 PF可調式 x O.D. 鋼管接頭 (歐規)

L型 PF可調式 x O.D. 鋼管接頭 (歐規)



標『 ★ 』為訂製品

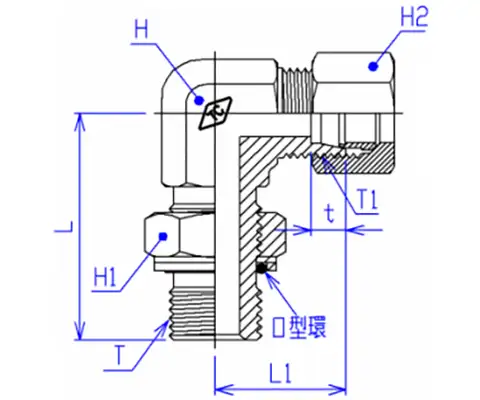

  編號 規格 T T1 L L1 t H H1 H2 O形環
PF可調 x O.D. PF(thread) (thread)
TFOD-0206L-L 1/8 x 6L 1/8-28 M12-1.5 26.5 22 7 14 14 14 P8
TFOD-0408L-L 1/4 x 8L 1/4-19 M14-1.5 32 22 7 14 19 17 P11
TFOD-0410L-L 1/4 x 10L 1/4-19 M16-1.5 35 24 7 17 19 19 P11
TFOD-0612L-L 3/8 x 12L 3/8-19 M18-1.5 37 24 7 19 21 22 P14
TFOD-0815L-L 1/2 x 15L 1/2-14 M22-1.5 41 29 7.5 23 26 27 P18
⭑ TFOD-0818L-L 1/2 x 18L 1/2-14 M26-1.5 44 33 8 28 26 32 P18
⭑ TFOD-1222L-L 3/4 x 22L 3/4-14 M30-2.0 53 37 7.5 34 35 36 P24
⭑ TFOD-1628L-L 1" x 28L 1-11 M36-2.0 61 46 7.5 41 41 41 P30
⭑ TFOD-2035L-L 1 1/4 x 35L 1 1/4-11 M45-2.0 66 51 10.5 50 50 50 P38
⭑ TFOD-2442L-L 1 1/2 x 42L 1 1/2-11 M52-2.0 76 60 11 63 55 60 P44
⭑ TFOD-0406S-L 1/4 x 6S 1/4-19 M14-1.5 32 22 7 14 19 17 P11
⭑ TFOD-0408S-L 1/4 x 8S 1/4-19 M16-1.5 35 24 7 17 19 19 P11
⭑ TFOD-0610S-L 3/8 x 10S 3/8-19 M18-1.5 37 24 7.5 19 21 22 P14
⭑ TFOD-0612S-L 3/8 x 12S 3/8-19 M20-1.5 38 28 7.5 23 21 24 P14
⭑ TFOD-0814S-L 1/2 x 14S 1/2-14 M22-1.5 41 29 8 23 26 27 P18
⭑ TFOD-0816S-L 1/2 x 16S 1/2-14 M24-1.5 44 32 8.5 28 26 30 P18
⭑ TFOD-1220S-L 3/4 x 20S 3/4-14 M30-2.0 53 37 10.5 34 35 36 P24
⭑ TFOD-1625S-L 1" x 25S 1-11 M36-2.0 61 44 12 41 41 46 P30
⭑ TFOD-2030S-L 1 1/4 x 30S 1 1/4-11 M42-2.0 61 46 13.5 41 50 50 P38
⭑ TFOD-2438S-L 1 1/2 x 38S 1 1/2-11 M52-2.0 76 60 16 63 55 60 P44
