T型 pt x th x th コネクタ

T型 pt x th x th コネクタ

標『★』を製品化

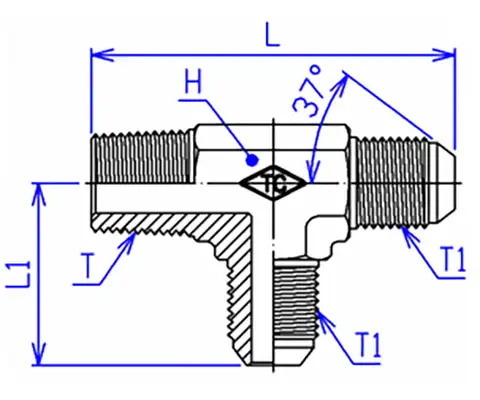

シリアルナンバー仕様T T1 L L1 H
PT x TH x TH PT（スレッド） UFN/UN（スレッド）
TPHH-0204-T 1/8 x 1/4 x 1/4 1/8-28 7/16-20 52 26 14
TPHH-0404-T 1/4 x 1/4 x 1/4 1/4-19 7/16-20 52 26 14
TPHH-0406-T 1/4 x 3/8 x 3/8 1/4-19 9/16-18 52 26 14
TPHH-0604-T 3/8 x 1/4 x 1/4 3/8-19 7/16-20 60 30 19
TPHH-0606-T 3/8 x 3/8 x 3/8 3/8-19 9/16-18 60 30 19
TPHH-0608-T 3/8 x 1/2 x 1/2 3/8-19 3/4-16 60 30 19
TPHH-0804-T 1/2 x 1/4 x 1/4 1/2-14 7/16-20 66 33 23
TPHH-0806-T 1/2 x 3/8 x 3/8 1/2-14 9/16-18 66 33 23
TPHH-0808-T 1/2 x 1/2 x 1/2 1/2-14 3/4-16 66 33 23
TPHH-0810-T 1/2 x 5/8 x 5/8 1/2-14 7/8-14 66 33 23
TPHH-0812-T 1/2 x 3/4 x 3/4 1/2-14 1 1/16-12 85 42.5 27
TPHH-1208-T 3/4 x 1/2 x 1/2 3/4-14 3/4-16 85 42.5 27
TPHH-1212-T 3/4 x 3/4 x 3/4 3/4-14 1 1/16-12 85 42.5 27
TPHH-1216-T 3/4 x 1" x 1" 3/4-14 1 5/16-12 94 47 34
TPHH-1612-T 1" x 3/4 x 3/4 1-11 1 1/16-12 94 47 34
TPHH-1616-T 1" x 1" x 1" 1-11 1 5/16-12 94 47 34
⭑ TPHH-1620-T 1" x 1 1/4 x 1 1/4 1-11 1 5/8-12 112 56 41
⭑ TPHH-2016-T 1 1/4 x 1" x 1" 1 1/4-11 1 5/16-12 112 56 41
TPHH-2020-T 1 1/4 x 1 1/4 x 1 1/4 1 1/4-11 1 5/8-12 112 56 41
⭑ TPHH-2024-T 1 1/4 x 1 1/2 x 1 1/2 1 1/4-11 1 7/8-12 133 66.5 50
⭑ TPHH-2420-T 1 1/2 x 1 1/4 x 1 1/4 1 1/2-11 1 5/8-12 133 66.5 50
TPHH-2424-T 1 1/2 x 1 1/2 x 1 1/2 1 1/2-11 1 7/8-12 133 66.5 50
