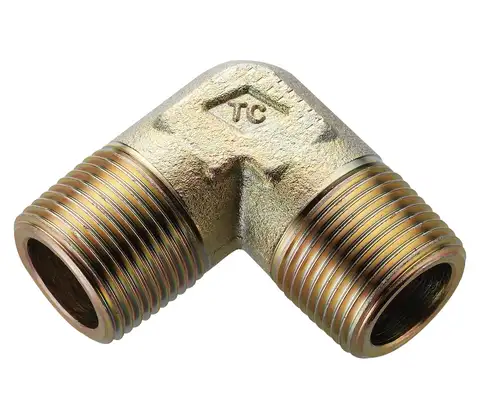

L型PT x PTコネクタ

L型PT x PTコネクタ

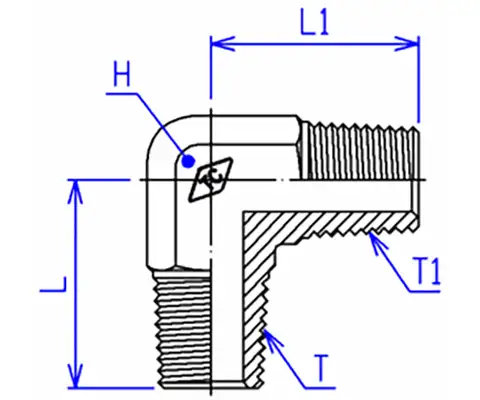

シリアルナンバー仕様T T1 L L1 H
PT x PT PT（スレッド） PT（スレッド）
TPT-0202-L 1/8 x1/8 1/8-28 1/8-28 22 22 14
TPT-0402-L 1/4 x 1/8 1/4-19 1/8-28 26.5 22 14
TPT-0404-L 1/4 x 1/4 1/4-19 1/4-19 26.5 26.5 14
TPT-0604-L 3/8 x 1/4 3/8-19 1/4-19 29 29 17
TPT-0606-L 3/8 x 3/8 3/8-19 3/8-19 31 31 17
TPT-0804-L 1/2 x 1/4 1/2-14 1/4-19 32.5 32.5 19
TPT-0806-L 1/2 x 3/8 1/2-14 3/8-19 34 34 21
TPT-0808-L 1/2 x 1/2 1/2-14 1/2-14 34 34 22
TPT-1206-L 3/4 x 3/8 3/4-14 3/8-19 42 39 27
TPT-1208-L 3/4 x 1/2 3/4-14 1/2-14 42 39 27
TPT-1212-L 3/4 x 3/4 3/4-14 3/4-14 42 42 27
TPT-1608-L 1" x 1/2 1-11 1/2-14 46 46 33
TPT-1612-L 1" x 3/4 1-11 3/4-14 46 46 33
TPT-1616-L 1" x 1" 1-11 1-11 50.5 50.5 33
TPT-2016-L 1 1/4 x 1" 1 1/4-11 1-11 57 57 41
TPT-2020-L 1 1/4 x 1 1/4 1 1/4-11 1 1/4-11 61 61 41
TPT-2420-L 1 1/2 x 1 1/4 1 1/2-11 1 1/4-11 66 66 50
TPT-2424-L 1 1/2 x 1 1/2 1 1/2-11 1 1/2-11 66 66 50
TPT-3224-L 2" x 1 1/2 2-11 1 1/2-11 76 76 63
TPT-3232-L 2" x 2" 2-11 2-11 76 76 63
