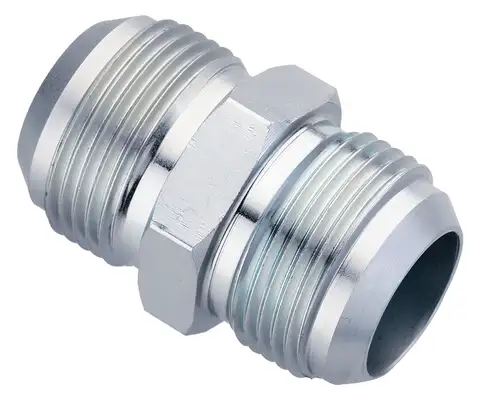

ストレート th x th コネクタ

ストレート th x th コネクタ

標『★』を製品化

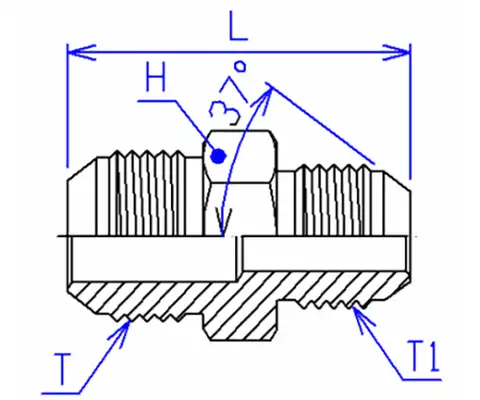

シリアルナンバー仕様T T1 L H
TH × TH UNF/UN(ねじ) UFN/UN(スレッド)
THH-0404-S 1/4 x 1/4 7/16-20 7/16-20 35 14
THH-0505-S 5/16 x 5/16 1/2-20 1/2-20 35 14
THH-0604-S 3/8 x 1/4 9/16-18 7/16-20 36 14
THH-0606-S 3/8 x 3/8 9/16-18 9/16-18 37 14
THH-0804-S 1/2 x 1/4 3/4-16 7/16-20 39.5 21
THH-0806-S 1/2 x 3/8 3/4-16 9/16-18 40.5 21
THH-0808-S 1/2 x 1/2 3/4-16 3/4-16 42.5 21
THH-1006-S 5/8 x 3/8 7/8-14 9/16-18 42.5 23
THH-1008-S 5/8 x 1/2 7/8-14 3/4-16 44.5 23
THH-1010-S 5/8 x 5/8 7/8-14 7/8-14 46.5 23
THH-1206-S 3/4 x 3/8 1 1/16-12 9/16-18 46 27
THH-1208-S 3/4 x 1/2 1 1/16-12 3/4-16 48 27
THH-1210-S 3/4 x 5/8 1 1/16-12 7/8-14 50 27
THH-1212-S 3/4 x 3/4 1 1/16-12 1 1/16-12 53 27
⭑ THH-1610-S 1" x 5/8 1 5/16-12 7/8-14 53 33.3
THH-1612-S 1" x 3/4 1 5/16-12 1 1/16-12 56 33.3
THH-1616-S 1" x 1" 1 5/16-12 1 5/16-12 57 33.3
THH-2016-S 1 1/4 x 1" 1 5/8-12 1 5/16-12 60 41
THH-2020-S 1 1/4 x 1 1/4 1 5/8-12 1 5/8-12 62 41
⭑ THH-2416-S 1 1/2 x 1" 1 7/8-12 1 5/16-12 65 50
THH-2420-S 1 1/2 x 1 1/4 1 7/8-12 1 5/8-12 67 50
THH-2424-S 1 1/2 x 1 1/2 1 7/8-12 1 7/8-12 70 50
⭑ THH-3220-S 2" x 1 1/4 2 1/2-12 1 5/8-12 76 65
THH-3224-S 2" x 1 1/2 2 1/2-12 1 7/8-12 79 65
THH-3232-S 2" x 2" 2 1/2-12 2 1/2-12 85 65
⭑ THH-4032-S 2 1/2 x 2" 3-12 2 1/2-12 87 77
⭑ THH-4040-S 2 1/2 x 2 1/2 3-12 3-12 88 77
⭑ THH-5040-S 3" x 2 1/2 3 1/2-12 3-12 94 93
⭑ THH-5050-S 3" x 3" 3 1/2-12 3 1/2-12 98 93
