高圧スリーブ溶接エルボ

高圧スリーブ溶接エルボ

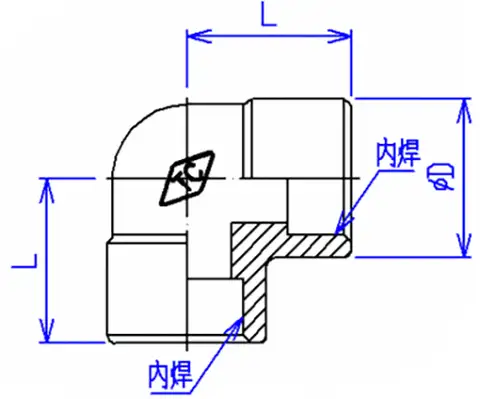

シリアルナンバー仕様L D
内部溶接×内部溶接
TSE-04-L 1/4 x 1/4 20.5 23
TSE-06-L 3/8 x 3/8 24 26
TSE-08-L 1/2 x 1/2 28 33.5
TSE-12-L 3/4 x 3/4 33 38.5
TSE-16-L 1" x 1" 37.5 46
TSE-20-L 1 1/4 x 1 1/4 44 56
TSE-24-L 1 1/2 x 1 1/2 51.5 62
TSE-32-L 2" x 2" 60 75.5
TSE-40-L 2 1/2 x 2 1/2 76 92
