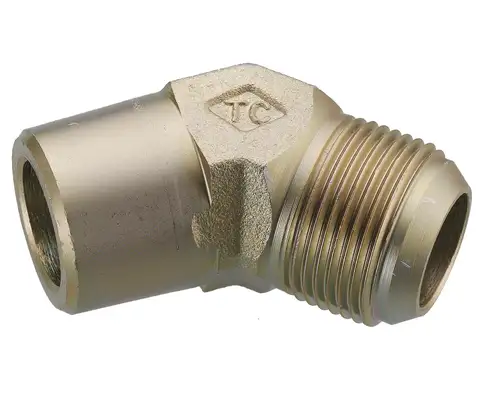

45度溶接x thジョイント

45度溶接x thジョイント

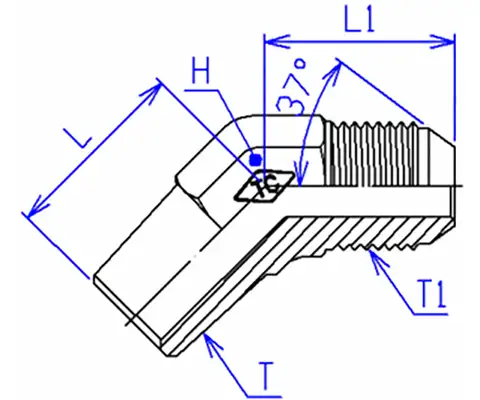

シリアルナンバー仕様T T1 L L1 H
溶接XTH溶接UNF/UN(ねじ)
TWH-0404-F 1/4 x 1/4 1/4 7/16-20 22 22 14
TWH-0606-F 3/8 x 3/8 3/8 9/16-18 24 24 17
TWH-0808-F 1/2 x 1/2 1/2 3/4-16 27 27 23
TWH-1212-F 3/4 x 3/4 3/4 1 1/16-12 34 34 27
TWH-1616-F 1" x 1" 1" 1 5/16-12 37 37 34
TWH-2020-F 1 1/4 x 1 1/4 1 1/4 1 5/8-12 49 49 43
TWH-2424-F 1 1/2 x 1 1/2 1 1/2 1 7/8-12 55 55 50
TWH-3232-F 2" x 2" 2" 2 1/2-12 61.5 61.5 64
