高圧メスエルボ

高圧メスエルボ

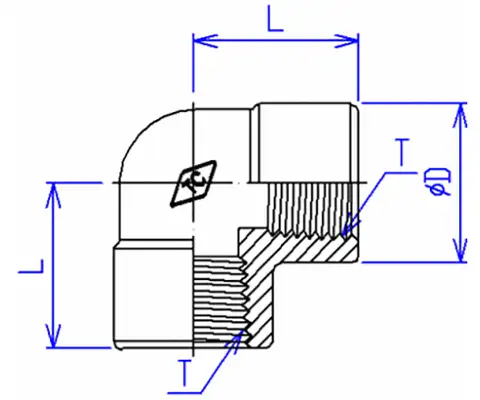

シリアルナンバー仕様T L D
PT内歯×PT内歯PT(ねじ)
TPE-04-L 1/4 x 1/4 1/4-19 20.5 22
TPE-06-L 3/8 x 3/8 3/8-19 24 26
TPE-08-L 1/2 x 1/2 1/2-14 28 33.5
TPE-12-L 3/4 x 3/4 3/4-14 33 38.5
TPE-16-L 1" x 1" 1-11 37.5 46
TPE-20-L 1 1/4 x 1 1/4 1 1/4-11 44 56
TPE-24-L 1 1/2 x 1 1/2 1 1/2-11 51.5 62
TPE-32-L 2" x 2" 2-11 60 75.5
TPE-40-L 2 1/2 x 2 1/2 2 1/2-11 76 92
