T型外径×鋼管コア×外径(欧州規格)

T型外径×鋼管コア×外径(欧州規格)

★印の商品はオーダーメイドとなります。

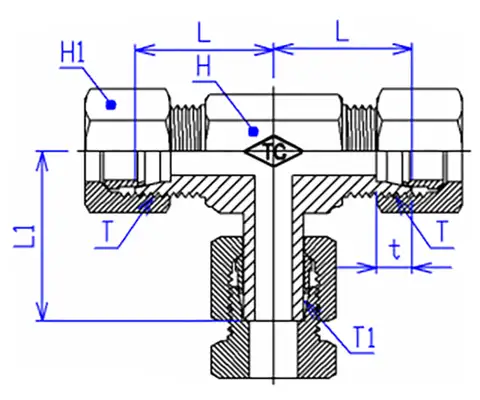

シリアルナンバー仕様T T1 L L1 t H H1
外径 x 鋼管コア x 外径(糸)鋼管コア
TDVD-06L-T 6L x 6L x 6L M12-1.5 6 22 26 7 14 14
TDVD-08L-T 8L x 8L x 8L M14-1.5 8 22 26 7 14 17
TDVD-10L-T 10L x 10L x 10L M16-1.5 10 25 30 7 19 19
TDVD-12L-T 12L X 12L x 12L M18-1.5 12 25 30 7 19 22
TDVD-15L-T 15L x 15L x 15L M22-1.5 15 29 33 7.5 23 27
TDVD-18L-T 18L x 18L x 18L M26-1.5 18 32 42.5 8 27 32
TDVD-22L-T 22L x 22L x 22L M30-2.0 22 35 42 7.5 27 36
⭑ TDVD-28L-T 28 x 28L x 28L M36-2.0 28 38 50 7.5 36 41
⭑ TDVD-35L-T 35L x 35L x 35L M45-2.0 35 45 56 10.5 41 50
⭑ TDVD-42L-T 42L x 42L x 42L M52-2.0 42 55 66.5 11 50 60
TDVD-06S-T 6S x 6S x 6S M14-1.5 6 22 26 7 14 17
TDVD-08S-T 8S x 8S x 8S M16-1.5 8 24 30 7 19 19
TDVD-10S-T 10S x 10S x 10S M18-1.5 10 25 30 7.5 19 22
TDVD-12S-T 12S x 12S x 12S M20-1.5 12 28 33 7.5 23 24
⭑ TDVD-14S-T 14S x 14S x 14S M22-1.5 14 39 33 8 23 27
TDVD-16S-T 16S x 16S x 16S M24-1.5 16 31 42.5 8.5 27 30
TDVD-20S-T 20S x 20S x 20S M30-2.0 20 37 42 10.5 27 36
TDVD-25S-T 25S x 25S x 25S M36-2.0 25 42 50 12 36 46
⭑ TDVD-30S-T 30S x 30S x 30S M42-2.0 30 49 56 13.5 41 50
⭑ TDVD-38S-T 38S x 38S x 38S M52-2.0 38 57 66.5 16 50 60
