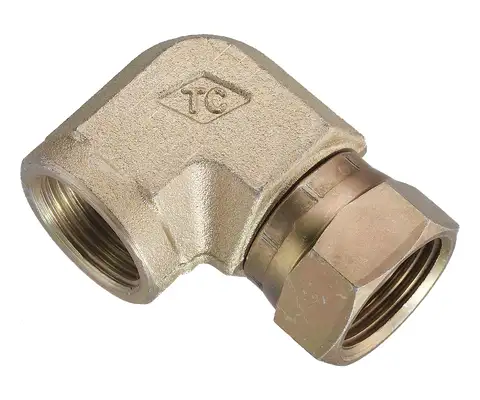

L型PT雌ねじxth可動ジョイント

L型PT雌ねじxth可動ジョイント

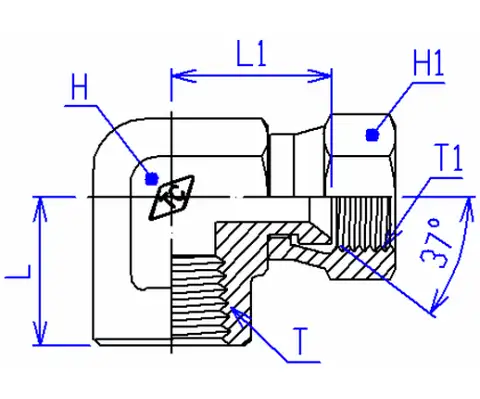

シリアルナンバー仕様T T1 L L1 H H1
PT内歯×TH活動PT（スレッド） UNF/UN（ねじ）
TPEHA-0404-L 1/4 x 1/4 1/4-19 7/16-20 26.5 21 19 17
TPEHA-0606-L 3/8 x 3/8 3/8-19 9/16-18 32 25 21 19
TPEHA-0808-L 1/2 x 1/2 1/2-14 3/4-16 32.5 32.5 27 24
TPEHA-0812-L 1/2 x 3/4 1/2-14 1 1/16-12 32.5 29.5 27 32
TPEHA-1212-L 3/4 x 3/4 3/4-14 1 1/16-12 31.5 34 33 32
TPEHA-1216-L 3/4 x 1" 3/4-14 1 5/16-12 31.5 37 33 41
TPEHA-1616-L 1" x 1" 1-11 1 5/16-12 42 39.5 41 41
TPEHA-2020-L 1 1/4 x 1 1/4 1 1/4-11 1 5/8-12 52.5 50.5 50 50
TPEHA-2424-L 1 1/2 x 1 1/2 1 1/2-11 1 7/8-12 61 65 63 57
