L型溶接xthジョイント

L型溶接xthジョイント

★印の商品はオーダーメイドとなります。

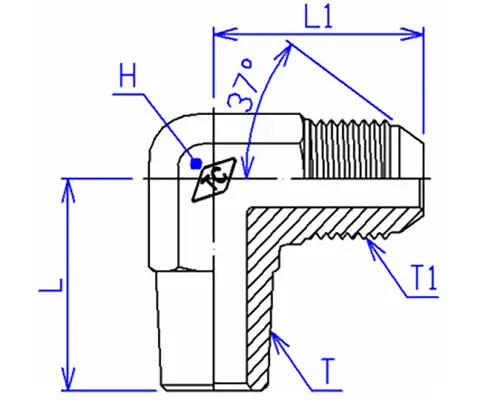

シリアルナンバー仕様T T1 L L1 H
溶接XTH溶接UNF/UN(ねじ)
TWH-0404-L 1/4 x 1/4 1/4 7/16-20 26.5 24.5 14
TWH-0606-L 3/8 x 3/8 3/8 9/16-18 29 29 17
TWH-0808-L 1/2 x 1/2 1/2 3/4-16 34 34 21
⭑ TWH-1208-L 3/4 x 1/2 3/4 3/4-16 42 39 27
⭑ TWH-1210-L 3/4 x 5/8 3/4 7/8-14 42 39 27
TWH-1212-L 3/4 x 3/4 3/4 1 1/6-12 42 42 27
⭑ TWH-1612-L 1" x 3/4 1" 1 1/6-12 46 46 33
TWH-1616-L 1" x 1" 1" 1 5/16-12 50.5 50.5 33
⭑ TWH-2016-L 1 1/4 x 1" 1 1/4 1 5/16-12 57 57 41
TWH-2020-L 1 1/4 x 1 1/4 1 1/4 1 5/8-12 61 61 41
TWH-2424-L 1 1/2 x 1 1/2 1 1/2 1 7/8-12 66 66 50
TWH-3232-L 2" x 2" 2" 2 1/2-12 76 76 63
